山东可调顶托使用规范知多少

作者:人气:-发表时间:2019-02-28 08:43:00【

 建筑施工现场对可调顶托、可调底座使用较为普遍,尤其是用在模板支撑体系里面。由于当前建筑材料市场上,可调顶托、可调底座的产品规格型号相差较大,可调顶托使用规范需要了解一下。

 可调顶托型号很多,质量好点的当然承受力就大些。常见脚手架顶托是U型托,《建筑施工扣件式钢管脚手架安全技术规程》(JGJ130-2011)规定“可调托撑受压承载力设计值不应小于40kN,支托板厚不应小于5mm”,一般计算时采用30kN

 可调顶托使用规范:

 一、使用扣件式钢管做为模板支撑的:

 1、可调顶托螺杆伸出钢管顶部不得大于200mm

 2、顶层水平杆中心线至可调顶托支托板板底的悬臂长度(自由端)不得大于500mm

 3、可调顶托螺杆插入立杆内的长度不得小于150mm

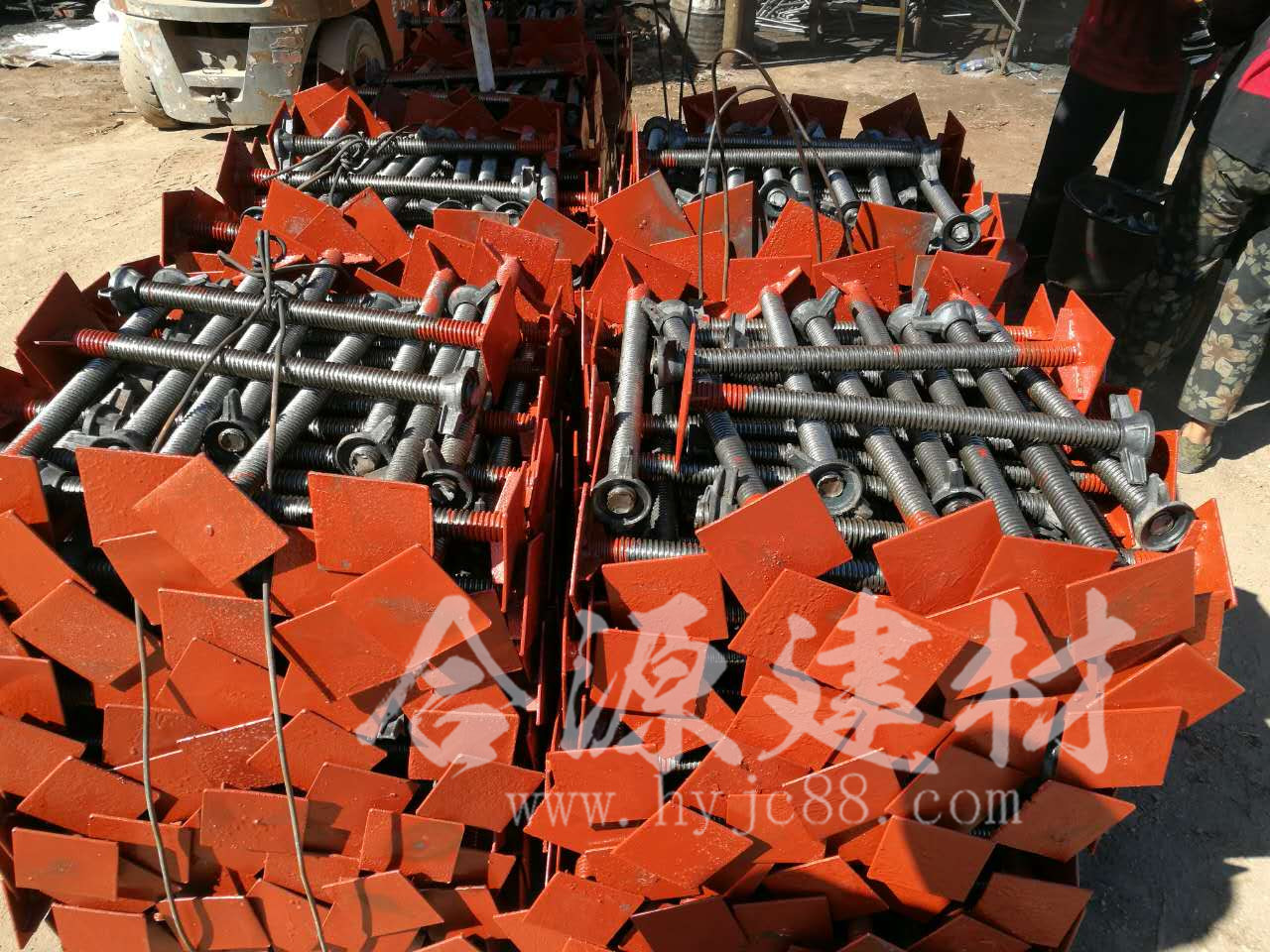

可调顶托



 二、使用碗扣式、承插型盘扣式钢管做为模板支撑的:

 (1)可调顶托螺杆伸出钢管顶部不得大于200mm

 (2)顶层水平杆中心线至可调顶托支托板板底的悬臂长度(自由端)不得大于650mm

 (3)可调顶托螺杆插入立杆内的长度不得小于150mm

 可调顶托,它包括撑杆、托板和夹块,其特征在于:所述撑杆的杆身为螺杆,螺杆可插入建筑上常用的钢管中,螺杆上有一调节螺母:所述托板为凹槽形,托板四周设有数个U形扣孔,托板与撑杆顶端固定连接,托板顶面上有若干个条状孔,在托板端部开有木板孔,在托板两侧之间固定有若干个横条,横条上开有若干个钉孔;

 可调顶托中所述夹块放置在托板上,托板两侧板下端开有U形扣孔,当夹块卡在托板上时,夹块侧板下端的U形扣孔与托板周边的U形扣孔相对应,在夹块的背面固定有撑板。使用上述结构的顶托支撑梁底模,可节省材料、使用方便、受力合理。
